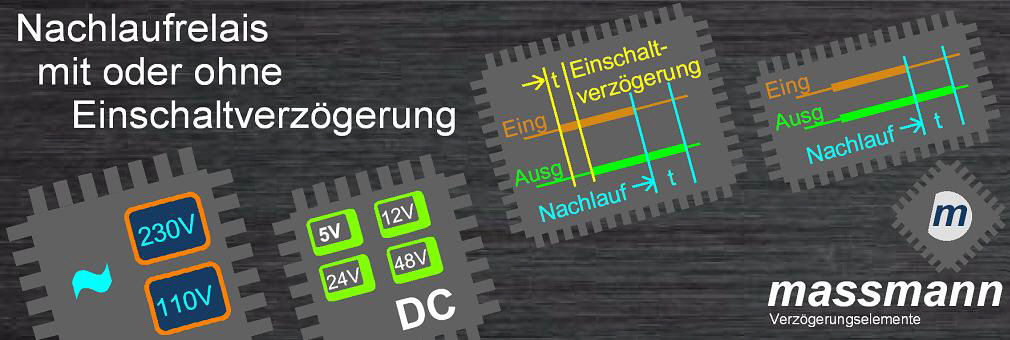

Funktion

Nach dem Ansteuern des Eingangs spricht der Ausgang sofort an. Solange der Eingang angesteuert bleibt, bleibt der Ausgang durchgeschaltet. Sobald das Steuersignal wegfällt, beginnt der Zeitnachlauf. Für die Nachlaufphase sind mehrere unterschiedliche Steuerungsvarianten verfügbar:

Ausführungen

Es stehen insgesamt mehr als 30 unterschiedliche Standard- Schaltungsvarianten zur Verfügung. Die Nachlaufzeiten und weitere Steuerungseigenschaften werden Ihren Wünschen entsprechend in den internen MicroController programmiert. Die Bauformen reichen von kleinen vergossenen Modulgehäusen über Reihenklemmen-Ausführungen bis zu Hutschienengehäusen.

Sie erhalten somit ein genau Ihren Anforderungen entsprechendes Produkt.

Retriggerbare Ausführung
wenn während des Nachlaufs der Eingang erneut angesteuert wird, bleibt der Ausgang durchgeschaltet. Ein neuer Nachlauf beginnt mit dem nächsten Abfall des Steuersignals.

Flankengetriggerte Ausführung
wenn während des Nachlaufs der Eingang erneut angesteuert wird, wird dieses ignoriert. Erst wenn nach dem Ende des Nachlaufs der Eingang spannungslos ist oder wird, wird bei erneutem Ansteuern des Eingangs der Ausgang wieder durchgeschaltet.

Weitere Steuerungsvarianten auf Anfrage

massmann
Verzögerungselemente

Am Rott 34
52156 Monschau

Telefon: 02472-3548
Telefax: 02472-4751

eMail:
info@schaltverzoegerer.de

Version: mm-46
Aktualisiert im Januar 2017

Schaltbilder von 230VAC-Nachlaufrelais finden Sie in kürze hier

Anwendungsbeispiele

Pumpensteuerungen
Lüftersteuerungen
Füllstandsregelungen
Impulserzeugung (Monoflop)

Weitere Informationen

finden Sie auf unseren Seiten www.zeit-relais.de
